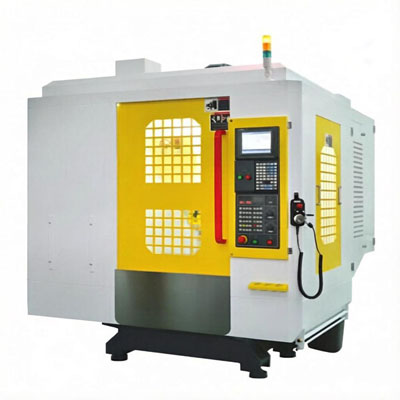

Centrum gwintowania CNC, seria T-5
Centrum obróbcze CNC
Centrum obróbcze CNC T-5 może szybko realizować funkcje gwintowania, wiercenia i frezowania. Posiada powierzchnię stołu roboczego 600*400 mm, a wymiary maszyny to 1700*2100*2350 mm. Prędkość wrzeciona wynosi 12000 obr./min, a magazyn narzędzi dostępny jest w wersjach na 16 i 21 narzędzi.
Dane techniczne
Model
T-5
Skok
Skok osi X (mm)
500
Skok osi Y (mm)
400
Skok osi Z (mm)
300
Odległość od czoła wrzeciona do środka stołu (mm)
120-420
Stół roboczy
Powierzchnia stołu roboczego (mm)
600x400
Maksymalne obciążenie stołu (kg)
300
Rowek T (szerokość – liczba rowków x odstęp) (mm)
3-14x125
Posuw
Prędkość posuwu (m/min)
48/48/48 (OP60/60/60)
Posuw roboczy (mm/min)
1-15000
Wrzeciono
Tryb napędu wrzeciona
Typ paska
Stożek wrzeciona
BT30
Moc wrzeciona (kW)
5.5
Inne
Moc silników trzech osi (kW)
1.5/1.5/3
Dokładność pozycjonowania (mm)
±0.005/300
Powtarzalność (mm)
±0.003
Magazyn narzędzi (szt.)
16/21 narzędzi
Masa maszyny (kg)
3000
Wymiary maszyny (mm)
1700x2100x2350
Podgląd części centrum obróbczego CNC
Wrzeciono mechaniczne z napędem bezpośrednim
Talerzowy magazyn narzędzi o pojemności 16 narzędzi
System sterowania i silnik
Prowadnica liniowa pracuje stabilnie, zapewniając wysoką precyzję obróbki.
