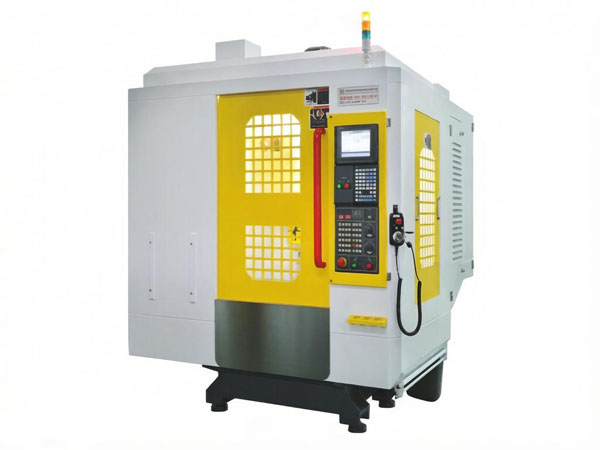

Centrum gwintowania CNC, seria T-5
Centrum obróbcze CNC
Centra gwintowania CNC serii T6 charakteryzują się małą powierzchnią zabudowy, ultrakompaktową konstrukcją i wysoką prędkością obrotową w zakresie od 12 000 do 20 000 obr./min. Wrzeciono BT30 umożliwia sztywne gwintowanie z prędkością do 6 000 obr./min. Stół roboczy tego centrum obróbczego może pomieścić jednorazowo elementy obrabiane o masie do 350 kg. Dzięki dokładności pozycjonowania ±0,005/300 mm obróbka produktów odbywa się z wysoką precyzją.
Dane techniczne
Model
T-6
Skok
Skok osi X (mm)
600
Skok osi Y (mm)
400
Skok osi Z (mm)
300
Odległość od czoła wrzeciona do środka stołu (mm)
120-500
Stół roboczy
Powierzchnia stołu roboczego (mm)
700×420
Maksymalne obciążenie stołu (kg)
350
Rowek T (szerokość – liczba rowków x rozstaw) (mm)
5-18×80
Posuw
Szybki posuw trzech osi (m/min)
48/48/48(OP60/60/60)
Posuw skrawania (mm/min)
1-15000
Wrzeciono
Standardowa prędkość obrotowa wrzeciona (obr./min)
Napęd paskowy 15000/20000
Stożek wrzeciona
BT30
Moc wrzeciona (kW)
5.5
Pozostałe
Moc silników trzech osi (kW)
1.5/1.5/3
Dokładność pozycjonowania (mm)
±0.005/300
Powtarzalność (mm)
±0.003
Magazyn narzędzi (szt.)
16/21 narzędzi
Masa maszyny (kg)
3300
Wymiary maszyny (mm)
2200×1850×2450
Prezentacja części centrum obróbkowego CNC
Wrzeciono mechaniczne z napędem bezpośrednim

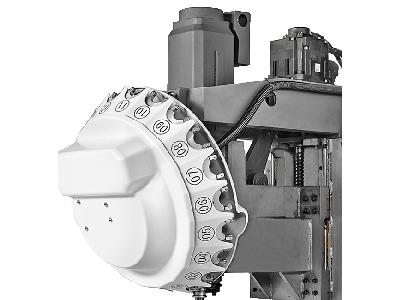

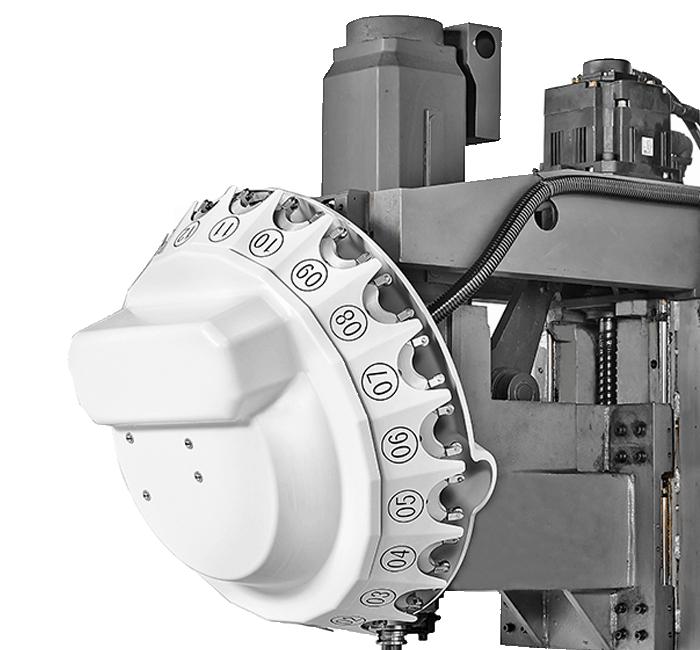

Magazyn narzędzi typu talerzowego, mogący pomieścić 16 narzędzi
System sterowania i silnik
Prowadnica liniowa pracuje stabilnie, zapewniając wysoką precyzję obróbki.
