Centrum gwintujące CNC
Centrum obróbcze CNC (obróbka precyzyjna)

Centrum obróbcze CNC może wykonywać wiercenie, gwintowanie i frezowanie. Jego cechą charakterystyczną jest zdolność do gwintowania otworów o małej średnicy. To centrum obróbcze CNC ma maksymalną prędkość wrzeciona 24000 obr./min, spełniając wymagania obróbkowe wszystkich rodzajów precyzyjnych części. Nie nadaje się jednak do obróbki materiałów stalowych. A jeśli mają Państwo takie potrzeby, możemy polecić inne centra obróbcze CNC.

Centrum obróbcze CNC produkowane przez BOS CNC

    2. Centrum gwintowania CNC, seria T-5 Skok osi X: 500mm
      Skok osi Y: 400mm
      Skok osi Z: 300mm
      Dokładność pozycjonowania: ±0.005/300mm
      Maksymalne obciążenie stołu: 300kg
      Prędkość wrzeciona: bezpośredni napęd, 12000 obr./min
    2. Centrum gwintowania CNC, seria T-6 Skok osi XX：600mm
      Skok osi Y:400mm
      Skok osi Z:300mm
      Dokładność pozycjonowania:±0.005/300mm
      Maksymalne obciążenie stołu:350kg
      Prędkość wrzeciona: bezpośredni napęd, 15000/20000 obr./min
    2. Centrum gwintowania CNC, seria T-8 Skok osi X:1050mm
      Skok osi Y:500mm
      Skok osi Z:320mm
      Dokładność pozycjonowania:0.008mm
      Maksymalne obciążenie stołu:300kg
      Prędkość wrzeciona: 50-20000(24000) obr./min

Próbki obrobione przez centrum obróbcze CNC

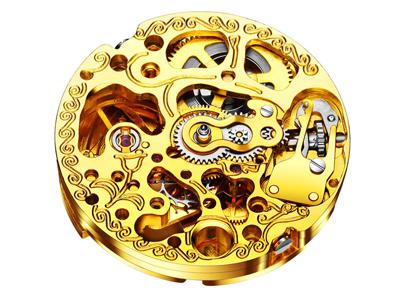

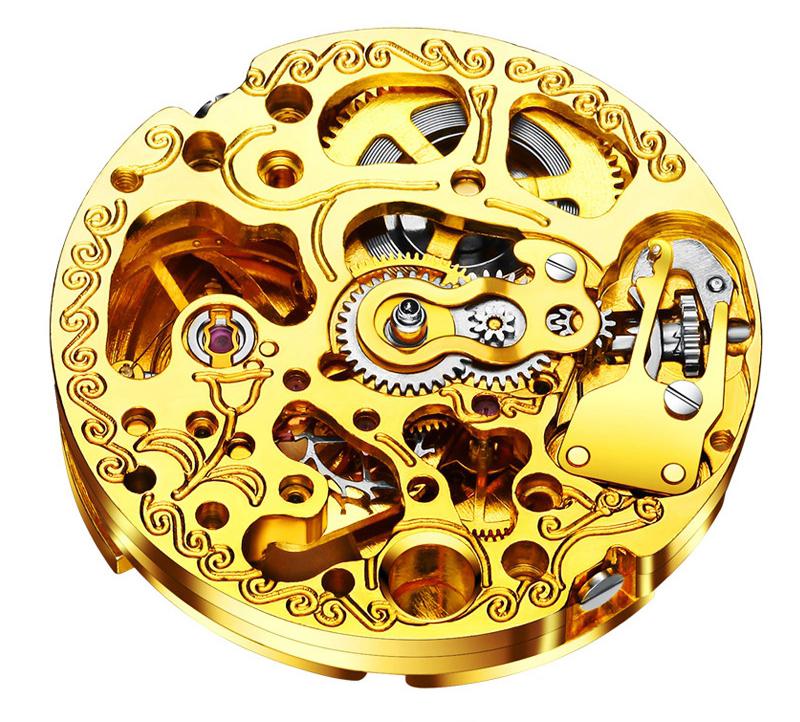

  • Element zegara obrobiony maszyną CNC
  • Element z tworzywa inżynieryjnego obrobiony centrum obróbczym CNC
Zalety centrum obróbczego CNC
  • Trzy osie tego centrum obróbczego CNC wykorzystują prowadnice liniowe z prędkością posuwu 48 m/min. Prędkość obróbki jest duża, a czas obróbki jest oszczędzany.
  • Ze względu na dużą rozpiętość podstawa jest podparta sześcioma punktami podparcia, aby zapewnić stabilność całej maszyny podczas obróbki.
  • Wrzeciono jest napędzane bezpośrednio przez serwomotor prądu przemiennego, aby zapewnić wrzecionu niską bezwładność i dobrą stabilność.
  • Magazyn narzędzi zmienia narzędzia szybko i precyzyjnie, oszczędzając w ten sposób czas obróbki.
  • Symetryczna konstrukcja wrzeciona pomaga zmniejszyć różnicę temperatur i odkształcenia termiczne.
  • Podczas zmiany narzędzi wrzeciono ma mechanizm zwalniania narzędzia, aby uniknąć bezpośredniego obciążania łożyska i wydłużyć jego żywotność.
  • Wrzeciono ma konstrukcję z osią o dużej średnicy 100 nm, co może wzmocnić jego sztywność skrawania.
  • System sterowania wyposażony jest w zmieniacz narzędzi z ruchem synchronicznym, co umożliwia szybką i stabilną funkcję zmiany narzędzi.

Jeśli chodzi o te części, system sterowania może zostać zmieniony zgodnie z wymaganiami klienta. Nasz magazyn narzędzi może pomieścić znacznie więcej narzędzi. Aby uzyskać szczegółowe informacje, kliknij odpowiednie akcesoria .
